Венец маховика Cummins: почему стартер «щелкает» впустую, а маховик еще живой
Дизельные двигатели известного американского бренда славятся своей надежностью и огромным ресурсом. Однако даже самая выносливая техника периодически преподносит водителям и механикам неприятные сюрпризы в дороге. Сбои в системе пуска часто маскируются под серьезные поломки силового агрегата.
Механика пуска и природа ложного дефекта

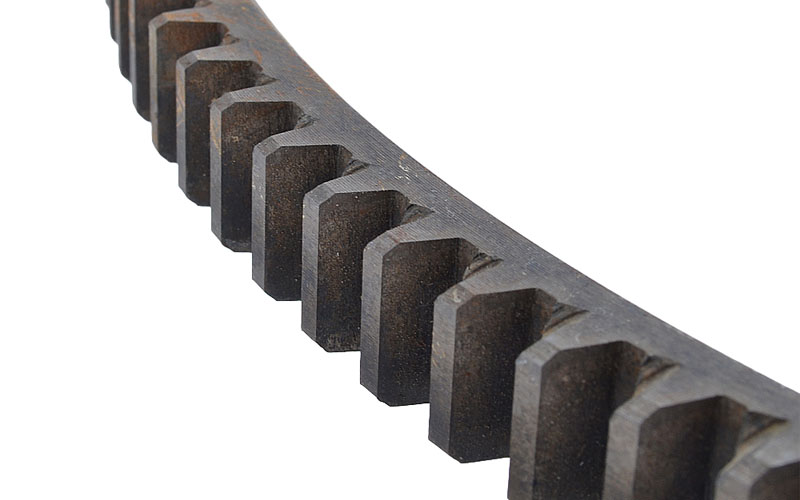

При повороте ключа зажигания часто раздается характерный щелчок, но стартер отказывается прокручивать коленчатый вал. В такой ситуации неопытные водители сразу планируют дорогостоящую замену маховика в сборе. Однако маховик представляет собой массивный чугунный диск, практически не подверженный деформации. Виновником проблемы обычно становится зубчатый венец, запрессованный на наружный диаметр диска.
При остановке дизеля коленвал останавливается в строго определенных положениях поршней. Четырехцилиндровые моторы семейства ISF2.8 замирают в двух противоположных крайних точках. Шестицилиндровые агрегаты серий ISF3.8 и 6ISBe останавливаются в трех фиксированных положениях. Из-за этого шестерня стартера при каждом пуске ударяет в одни и те же секторы. На этих участках происходит локальное сминание и выкрашивание зубьев. Остальная поверхность зубчатого обода сохраняет идеальное заводское состояние. При очередном запуске изношенные зубья не позволяют деталям войти в нормальное зацепление.
Локальный износ объясняет странное поведение стартера, отказывающегося работать в определенных положениях вала. Диагностика этого узла требует понимания физических процессов, происходящих внутри картера сцепления. Правильный анализ симптомов убережет бюджет предприятия от преждевременных трат на закупку дорогих запчастей.
Пошаговый алгоритм диагностики неисправности
Эффективный ремонт коммерческого транспорта невозможен без проведения точной предварительной диагностики. Механику необходимо исключить сопутствующие неполадки в электрических и механических цепях запуска. Только системный осмотр дает возможность локализовать дефект без демонтажа коробки передач.
Одиночные щелчки реле обычно указывают на подгорание силовых контактов или износ щеток. Быстрая серия щелчков сигнализирует о разряде аккумулятора или потере контакта массы. Скрежет при попытке запуска однозначно говорит о повреждении зацепления зубчатых пар. Для проверки состояния венца используют смотровое окно в картере маховика. Коленчатый вал прокручивают вручную специальным ключом, осматривая каждый зуб обода. Проверка помогает обнаружить дефектные секторы, требующие немедленного вмешательства специалиста. Вся процедура занимает не более получаса при наличии смотровой ямы.
|
Симптом при запуске
|
Возможная причина сбоя
|
Метод проверки детали
|
|
Одиночный сухой щелчок
|
Износ щеток, обгорание пятаков реле
|
Проверка напряжения на клеммах стартера
|
|
Быстрые повторяющиеся щелчки
|
Глубокий разряд батареи, плохая масса
|
Зачистка силовых контактов аккумулятора
|
|
Металлический визг и треск
|
Слизывание зубьев в точках остановки
|
Визуальный осмотр через лючок картера
|
|
Свободное вращение без зацепа
|
Поломка обгонной муфты бендикса
|
Демонтаж пускового устройства для дефектовки
|
Таблица систематизирует основные признаки неисправностей для быстрого принятия решений на СТО. Четкое разделение электрических и механических дефектов экономит рабочее время мастера. После подтверждения сохранности тела маховика можно переходить к выбору технологии восстановления.
Технологии восстановления без замены маховика
Изношенный зубчатый обод не означает необходимость утилизации всей чугунной отливки. Современные методы ремонта позволяют вернуть узел в строй с минимальными затратами. Существует несколько проверенных способов восстановления работоспособности оригинальной детали.
- Первый метод заключается в повороте зубчатого обода на угол девяносто градусов. Изношенные секторы уходят из зон остановки коленчатого вала дизельного двигателя. Под удар бендикса встают абсолютно целые, не работавшие ранее участки металла.
- Второй способ предусматривает полное переворачивание венца на другую сторону. На противоположной стороне зубьев болгаркой аккуратно прорезают новые заходные фаски.
- Третий вариант заключается в замене изношенного венца на новый.
При любом выбранном способе маховик демонтируют с фланца коленчатого вала. Старый обод снимают с помощью равномерного нагрева газовой горелкой. Под воздействием высокой температуры сталь расширяется быстрее чугунного основания. Ослабленный венец легко сбивают легкими ударами молотка через латунную выколотку. Монтаж нового или перевернутого элемента выполняют после его нагрева до ста пятидесяти градусов. Деталь садится на посадочное место с расчетным натягом, обеспечивающим прочную фиксацию.
Описанные действия требуют аккуратности и строгого соблюдения температурных режимов нагрева стали. Правильно осаженный венец служит не меньше абсолютно новой заводской детали. Такой подход поможет избежать покупки дорогостоящего чугунного диска в сборе.
Специфика подбора запчастей для дизелей Cummins
Подбор запасных частей для американских моторов требует от снабженца предельного внимания. Различные модификации дизелей оснащают уникальными деталями с разным числом зубьев. Ошибка при покупке приведет к невозможности сборки отремонтированного узла.
Популярный малотоннажный мотор ISF 2.8 использует обод со ста тринадцатью зубьями. Более тяжелый четырехцилиндровый двигатель ISF 3.8 комплектуется венцом на сто двадцать семь зубьев. Среднетоннажная серия шестицилиндровых моторов 6ISBe требует установки детали со ста сорока девятью зубьями. Использование неоригинальных запчастей сомнительного качества часто приводит к их быстрому растрескиванию. Проверенные артикулы гарантируют точное соответствие геометрических размеров посадочного диаметра маховика.
|
Модель двигателя
|
Число зубьев
|
Оригинальный артикул
|
Основные типы техники
|
|
Cummins ISF2.8
|
113 зубьев
|
4946759
|
Газель Бизнес, Газель Next
|
|
Cummins ISF3.8
|
127 зубьев
|
3905427
|
Валдай, Foton, автобусы ПАЗ
|
|
Cummins 6ISBe / 6ISDe
|
149 зубьев
|
4929827
|
Грузовики КАМАЗ, автобусы ЛИАЗ
|
|
Cummins 4BT
|
138 зубьев
|
3908546
|
Дорожная и строительная спецтехника
|
Таблица помогает снабженцам быстро сориентироваться в номенклатуре деталей для ремонта парка. Точное знание каталожных номеров исключит простой коммерческого транспорта из-за ошибочных заказов.
Профилактика износа пусковой системы
Предотвратить преждевременное разрушение деталей всегда проще и дешевле последующего сложного ремонта. Регулярное обслуживание стартера и сопутствующих узлов существенно продлевает общий срок службы венца. Владельцу автобизнеса важно контролировать качество сервисных работ на предприятии.
Основной причиной ускоренного износа является люфт вала бендикса из-за разбитых втулок. Неправильное позиционирование шестерни вызывает контакт только частью рабочей ширины зуба. Металлическая пыль и грязь в картере сцепления работают как абразивный материал. Своевременная профилактическая чистка стартера предотвращает заклинивание приводного механизма. Контроль состояния клемм аккумулятора исключает падение пускового тока в зимний период. Комплексный подход к обслуживанию техники снижает риски внезапного отказа на маршруте.
Простые профилактические действия защищают дорогостоящие узлы от лавинообразного механического износа. Налаженный процесс регулярного сервиса гарантирует стабильную работу всего автопарка организации. Внимательное отношение к мелочам бережет финансовые ресурсы и нервы владельцев бизнеса.
